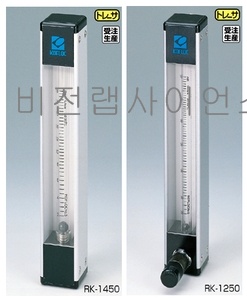

3-313-340 RK-1450(밸브없음) 3-313-370 RK-1250(밸브포함) ● 풀 스케일로 2%의 정확도를 가진 유량계로 RK-1250은 유량 제어가 가능한 정밀 바늘 밸브 부착입니다. | 가스 | 액체 | 유체명 | AIR, N₂,O₂,H₂,He, Ar, CO₂, 다른 가스는 환산교정, 실가스 교정 별도문의 | 표준유체(물) 다른 액체는 환산교정 (실액과의 오차가 발생함) | 유량범위 | 0.5~5mL/min에서 3~30L/min (하기 용량리스트 참조) | 0.5~5mL/min에서 0.1~1L/min (하기 용량리스트참조) | 정밀도 | ±2%FS (계측포인트) | 내압 | 100mL/min이하: 1.0MPa 5L/min이하: 0.7MPa 10L/MIN이상: 0.5MPa | 5mL/min이하: 10MPa 150mL/min이하: 0.7MPa 200mL/min이상: 0.5MPa | 유효눈금 | 10 : 1 | 재질 | BS제 | 본체블럭: 놋쇠, 테이퍼관ㄴ: 파이렉스/ 경질유리 패킹: NBR, 플로트: 파이렉스/ 경질유리, SUS316 | SS제 | 본체블럭: SUS316, 테이퍼관: 파이렉스/ 경질유리 패킹: 불소고무, 플로트: 파이렉스/경질유리, SUS316 | 환경온도 | MAX60°C | 접속 | Rc1/4(표준), Rc1/8, 호스니플(옵션) 등 |
* 주문방법 ※ 본 제품은 주문생산품이기 때문에, 주문 후 취소, 반품은 불가하오니 주의 바랍니다. RK-1450 코드: 3-313-340 을 지정 후, 하기 사항도 합쳐서 선정하여 연락바랍니다. 지정방법: 3-313-340-①-②-③-④-⑤-⑥-⑦ (예: 3-313-340-12-SS-1/4-AIR-2L/min-L-0.1MPa) ① 전체길이 | ② 블럭재질 | ③ 접속 | ④ 유체 | 12 : 126mm 15: 156mm 20: 206mm 25: 256mm | B : 놋쇠 SS : SUS316 | 1/4: Rc1/4(표준) 1/8: Rc1/8 6·8H: 호스니플 특수: 기입해주세요 | AIR N₂ O₂ H₂ He Ar CO₂물 |
⑤ 최대유량 | ⑥ 계측압력 | ⑦ 부하압력 | 하기 용량을 참조해주세요 | N : 대기압, L : 부하압 | 수치를 기재해 주세요 |
RK-1250 코드: 3-313-370 을 지정 후, 하기사항도 합쳐서 선정하여 연락바랍니다. 지정밥법: 3-313-370-①-②-③-④-⑤-⑥-⑦-⑧ ① 전체길이 | ② 블럭재질 | ③ 접속 | ④ 유체 | 12 : 126mm 15: 156mm 20: 206mm 25: 256mm | B : 놋쇠 SS : SUS316 | 1/4: Rc1/4(표준) 1/8: Rc1/8 6·8H: 호스니플 특수: 기입해주세요 | AIR N₂ O₂ H₂ He Ar CO₂물 |
⑤ 최대유량 | ⑥병 합압력 | ⑦ 출력압력 | ⑧ 니들위치 | 하기 용량리스트를 참조해주세요 | 수치를 기재해주세요 | U : 상부 니들 D : 하부 니들 |
[용량 리스트] AIR (대기압조건유량) 최대 유량/ 전체 길이 | 5mL/min | 10mL/min | 20mL/min | 30mL/min | 50mL/min | 100mL/min | 150mL/min | 200mL/min | 300mL/min | 126mm | O | O | O | O | O | O | O | O | O | 156mm | - | O | O | O | O | O | O | O | O | 206mm | - | - | - | - | O | O | O | O | O | 256mm | - | - | - | - | - | O | O | O | O |
최대 유량/ 전체 길이 | 500 mL/min | 1mL/min | 2mL/min | 3mL/min | 5mL/min | 10mL/min | 15mL/min | 20mL/min | 30mL/min | 126mm | O | O | O | O | O | O | O | O | O | 156mm | O | O | O | O | O | O | O | O | O | 206mm | O | O | O | O | O | O | O | O | O | 256mm | O | O | O | O | O | O | O | O | O |
※ 액체 용량은, 모두 전체길이에서, 5mL/min에서 1L/min까지입니다. ※ 가격은 표준제작품에 대한 가격이며, 세부사양에 의해 가격이 달라집니다. ※ 스탠드부속 기종도 있습니다. 별도 문의 해주세요. [가격표] 전체길이(mm) | 재질 | 최대유량 | RK-1450 | RK-1250 | 126 | BS제 | 5mL/min | 가격은 문의바랍니다. | 10, 20mL/min | 30~100mL/min | 150mL~30L/min | SS제 | 5mL/min | 10,20mL/min | 30~100mL/min | 150mL~30L/min |
전체길이(mm) | 재질 | 최대유량 | RK-1450 | RK-1250 | 156 | BS제 | 10,20mL/min | 가격은 문의바랍니다. | 30~100mL/min | 150~30mL/min | SS제 | 10,20mL/min | 30~100mL/min | 150mL~30L/min |
전체길이(mm) | 재질 | 최대유량 | RK-1450 | RK-1250 | 206 | BS제 | 50~30mL/min | 가격은 문의바랍니다. | SS제 | 256 | BS제 | 200mL~30mL/min | SS제 |
|
