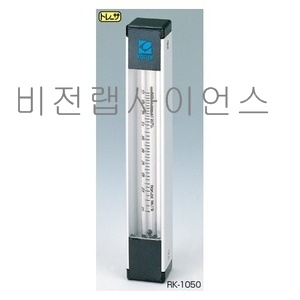

3-313-320 RK-1050(밸브없음)
3-313-330 RK-1650(밸브포함)
● 압력손실이 적은, 높은안정성을 지닌 저비용 유량계입니다.
● RK-1650은 유량제어가 가능한 니들밸브를 조합하고 있습니다.
● 소형화를 실현하고 있기 때문에 기기설치공간을 차지하지 않습니다.
유체명 | AIR, N₂,O₂,H₂,He, Ar, CO₂ 그 밖의 가스는 환산교정, 실 가스교정 별도문의 |
유량범위(FS) | RK-1050 : 100mL~20L/min RK-1650 : 1~20L/min (아래 용량리스트 참조) |
정밀도 | ±5%FS(계측포인트) |
내압 | 5L/min이하 0.8MPa 10l/min이상 0.5MPa |
유효눈금 | 10 : 1 |
재질 | BS제 | 본체블럭외: 놋쇠, 테이퍼관: 파이렉스/경질유리 패킹: NBR, 플로트: 파이렉스/경질유리, SUS316 |
S제 | 본체블럭외: SUS303,304, 테이퍼관: 파이렉스/경질유리 패킹: 불소고무, 플로트: 파이렉스/경질유리,SUS316 |
환경온도 | MAX60°C |
접속 | Rc1/8(표준), Rc1/4(옵션) 등 |
* 주문방법
※ 본 제품은 주문생산품이기 때문에, 주문 후 취소,반품은 받지 않으므로 주의바랍니다.
- RK-1050 코드: 3-313-320 을 지정 후, 하기사항과 겸해서 선정 후 연락주세요.
지정방법 : 3-313-320 -①-②-③-④-⑤ (예:3-313-320-12-S-1/8-N₂-2L/min)
①전체길이 | ②블럭재질 | ③접속 | ④유체 | ⑤최대유량 |
08 : 84mm 10 : 104mm 12 : 124mm 15 : 154mm | B: 놋쇠 S: SUS304 | 1/8: Rc1/8(표준) 1/4: Rc1/4 특수: 기입해주세요 | AIR,N₂, O₂,H₂ ,He, Ar, CO₂ | 아래 용량리스트를 참조해 지정해주세요 |
- RK-1650 코드: 3-313-330 을 지정 후, 하기사항과 겸해서 선정 후 연락해주세요.
지정방법 : 3-313-330 -①-②-③-④-⑤-⑥
①전체길이 | ②블럭 재질 | ③접속 | ④유체 | ⑤최대유량 | ⑥압력 |
08: 84mm 10: 104mm 12: 124mm 15: 154mm | B: 놋쇠 S: SUS304 | 1/8: Rc1/8 (표준) 1/4: Rc1/4 6·8H: 호스니플 특수: 기입해주세요 | AIR,N₂, O₂,H₂ ,He, Ar, CO₂ | 아래 용량리스트를 참조해 지정해주세요 | 수치를 기재해주세요. |
[용량리스트]
최대유량(가로) 전체길이(세로) | 100 mL/min | 150 mL/min | 200 mL/min | 300 mL/min | 500 mL/min |
84mm | O | O | O | O | O |
104mm | O | O | O | O | O |
124mm | O | O | O | O | O |
154mm | O | O | O | O | O |
최대유량(가로) 전체길이(세로) | 1 L/min | 2 L/min | 3 L/min | 5 L/min | 10 L/min | 1 5L/min | 20 L/min |
84mm | ○● | ○● | ○● | ○● | ○● | ○● | ○● |
104mm | ○● | ○● | ○● | ○● | ○● | ○● | ○● |
124mm | ○● | ○● | ○● | ○● | ○● | ○● | ○● |
154mm | ○● | ○● | ○● | ○● | ○● | ○● | ○● |
○=RK-1050, ●=RK-1650의 표준제작품입니다.
※ 가격은 표준제작품에 대한 것으로, 세부사양에 따라 가격이 달라집니다.
[가격표]
전체길이 (mm) | 재질 | 최대유량 | 가격 |
RK-1050 | RK-1650 |
84 | 놋쇠 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
SUS304 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
104 | 놋쇠 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
SUS304 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
124 | 놋쇠 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
SUS304 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
154 | 놋쇠 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
SUS304 | 100~500mL/min | 문의 | - |
1~20L/min | 문의 | 문의 |
